居民分布式光伏之彩鋼瓦施工安裝詳解！

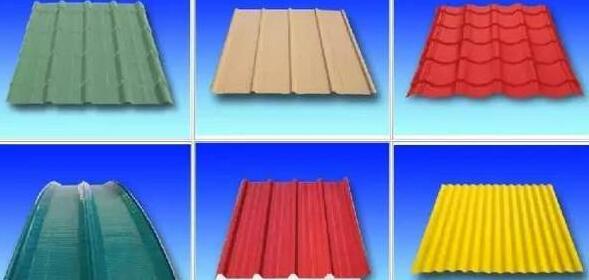

彩鋼瓦：又稱彩色壓型瓦，是采用彩色涂層鋼板，經輥壓冷彎成各種波型的壓型板，目前廣泛應用于工業與民用建筑、倉庫、特種建筑、大跨度鋼結構房屋的屋面、墻面以及內外墻裝飾等。

目前彩鋼屋面多為坡屋面，常見的坡度為5%和10%。屋面板為壓型鋼板或壓型夾芯板，下部為檁條，檁條搭設在門式鋼架等主要支撐結構上。在國內，此種類型的屋面安裝光伏電站實例較多。對于此種屋面，光伏組件可沿屋面坡度平行鋪設，也可以設計成一定傾角的方式布置。上部支架可通過不同的連接件、緊固件與屋面承重結構連接。

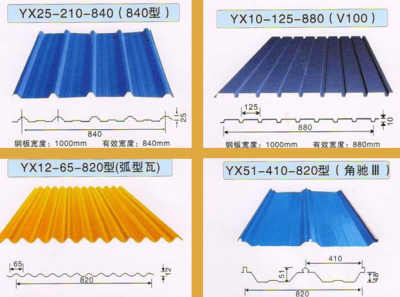

常見的彩鋼板屋面的主要形式有：直立鎖邊型、角馳型、卡口型、明釘型等。

彩鋼屋面光伏發電項目屬于對已有建筑物彩鋼屋面的改造項目，因而建筑物的屋面形式、建筑物的結構形式、光伏陣列的布置形式及光伏組件本身的形式，以上條件的多樣性決定了屋面光伏支架的形式多種多樣。屋面的形式及建筑物的結構形式對光伏支架的工程造價影響較大。一般來說，屋面的防水等級越高，屋面防水層不外露，屋面的活荷載越大及建筑物整體結構較好、承載能力較強的屋面，光伏支架的工程造價越低，反之，工程造價越高。

鋼架或屋架、檁條和屋面板作為彩鋼屋面重要的組成部分。彩鋼板的安裝方式與鋼架或屋架、檁條和屋面板的承重直接有重要關系。各種連接件、緊固件的數量和尺寸可通過靜力計算分析和設計構造求得。

1. 鋼架或屋架、檁條均能滿足設計要求且屋面板鋼度較大時，這種方式是比較合理的安裝條件，光伏支架采用連接件與屋面板連接，并盡可能靠近檁條位置固定。

2. 鋼架或屋架、檁條均能滿足設計要求，但屋面板鋼度較小，變形較大時，這種類型的彩鋼屋頂主要表現為車棚、公交候車廳、養殖場等一些要求程度不太高的場所。光伏支架可采用連接件直接與檁條處的屋面板直接連接方式，也可以采用連接件與檁條通過穿透屋面板的方式進行連接。

3. 僅鋼架或屋架能滿足設計要求，檁條及屋面板承載能力較小時，此種布置方式，采用連接件與鋼架或屋架連接，具體連接安裝方式同支架與檁條穿透屋面板連接方式。

以上為主要彩鋼屋面的光伏支架布置方式總結，對于穿透屋面的連接件，必須帶有防水墊片或采用密封結構膠處理，保證防水能力。

1. 根據原有建筑物的屋面形式、結構形式、光伏陣列的布置形式、光伏組件本身的形式、結構核算結果及可能的施工措施等多項條件，給出各種可行的支架布置方案，確定最優的布置方式。

2. 屋面光伏電站項目有其施工上的特殊性，綜合考慮現場施工條件，選擇合適的施工工藝，并給出施工中的注意事項、施工保護及安全施工措施等。

鋼結構廠房屋面的加固方式主要有加大構件截面法和增加支點加固法。鋼梁鋼檁條屋面結構的鋼梁加固，主要為在鋼梁下增設T型鋼或C型鋼，用以增加鋼梁截面，提高承載力。鋼檁條加固方式一般在檁條兩端加設支撐點，減少檁條跨度以增加檁條的承載力。

網架鋼檁條屋面結構如果承載力不滿足要求，建議放棄安裝，因網架屋面本身的恒荷載較小，平鋪附加荷載盡管只有0.15KN/㎡，但增加的幅度較大，往往不能滿足要求。因網架結構加固工程量較大，加固難度增加，費用較高，故如果承載力不滿足要求，建議放棄安裝。

對于彩鋼板屋面的加固，比較適用的方法：增加型鋼。因?yàn)樵趯?shí)施中存在焊接工序，一般要求在施工時地面不應該存在生產或堆放易燃物。加固過程需要廠房短時間停產。

彩鋼屋頂防水的問題主要分為以下幾點：

1. 原屋面彩鋼板銹蝕嚴重，已經出現漏點或局部區域嚴重銹蝕。

措施：對局部漏點采用優質中性耐候密封膠涂抹封堵；對于局部彩鋼板銹蝕嚴重的彩鋼板，在安裝光伏組件前需要更換彩鋼板。

2. 電纜套管或屋面給水管道穿屋面板。

措施：官道穿彩鋼板屋面在現有國標、行標的圖集上均有做法。具體做法可參考國標圖集《01J925-1 壓型鋼板、夾芯板屋面及墻體建筑構造》、《06J925-2 壓型鋼板、夾芯板屋面及墻體建筑構造二》、《08J925-3 壓型鋼板、夾芯板屋面及墻體建筑構造三》�？筛鶕�(jù)實際工程的具體情況選用。

3. 對于彩鋼板肋板截面為梯形截面的情況，光伏支架通過自攻螺栓與彩鋼板連接。

措施：常用的連接分為肋板側面連接和肋板頂面連接。所采用的自攻螺栓必須帶有配套的耐候密封防水墊片，自攻螺栓固定完畢后，螺釘處須優質中性耐候密封膠涂抹。
